Jak sprawdzić, czy masz martwy cylinder?

Co właściwie oznacza martwy cylinder

Martwy cylinder to taki, który nie pracuje, co oznacza, że w tej komorze nie zachodzi spalanie podczas normalnego cyklu pracy silnika. W przypadku motocykla jest to poważny problem, ponieważ większość motocykli napędzana jest dwoma, trzema lub czterema cylindrami, a utrata choćby jednego drastycznie zmniejsza efektywną moc wyjściową. W przypadku połączenia równoległego natychmiast zmniejsza się pojemność do 50%. Na czterocylindrowym motocyklu sportowym tracisz 25% mocy, a silnik będzie pracował z bardzo nierówną pracą, którą będziesz czuł w całym podwoziu.

Najbardziej bezpośrednia odpowiedź: jeśli Twój motocykl pracuje nierówno, ma zauważalnie zmniejszoną moc, śmierdzi niespalonym paliwem lub wypada w zapłonie na biegu jałowym i pod obciążeniem, istnieje duże prawdopodobieństwo, że jeden z cylindrów przestał działać. W tym artykule omówiono każdą metodę potwierdzenia problemu, jego przyczynę i sposób rozwiązania.

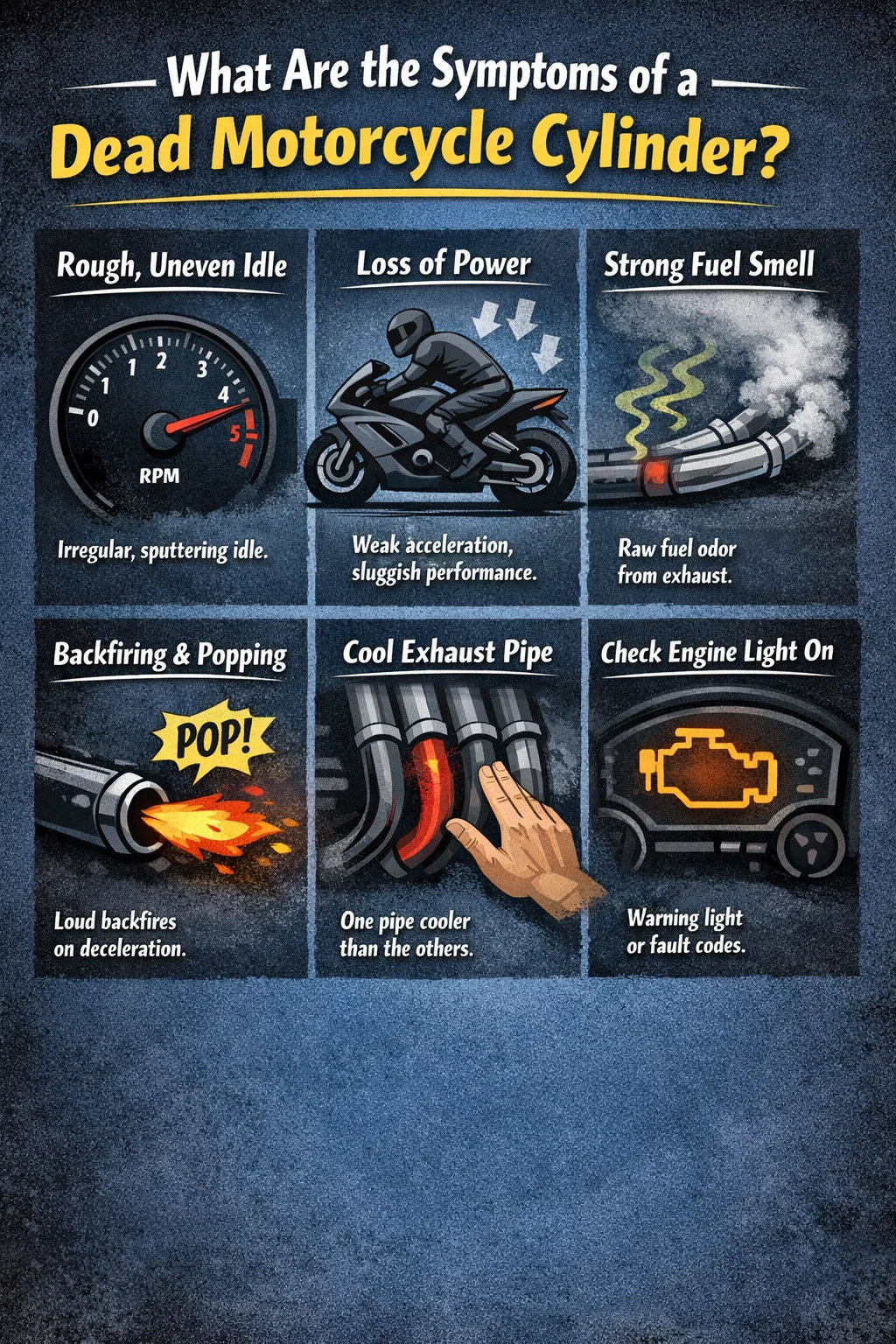

Najbardziej oczywiste objawy śmierci Cylinder motocyklowy

Zanim wyciągniesz jakiekolwiek narzędzia, Twoje zmysły zazwyczaj dadzą Ci pierwsze wskazówki. Kierowcy, którzy dobrze znają swój rower, często wykrywają problem w ciągu pierwszych kilku minut od uruchomienia silnika. Oto objawy, które najbardziej wskazują bezpośrednio na cylinder, który przestał działać.

Szorstka, nierówna praca na biegu jałowym

Zdrowy, wielocylindrowy silnik pracuje na biegu jałowym ze stałym rytmem. Kiedy wypada jeden cylinder, silnik pracuje krzywo, nierówno. W motocyklu czterocylindrowym brzmi to raczej jak trzepotanie lub pulsowanie na biegu jałowym, a nie gładkie mruczenie, jakiego normalnie można się spodziewać. W przypadku pojazdu bliźniaczego motocykl może się trząść bardziej niż zwykle, a odgłos wydechu będzie wyraźnie słyszalny – bardziej będzie to świszczenie jednocylindrowego niż charakterystyczne dudnienie podwójnego cylindra.

Znacząca utrata mocy

Jeśli Twój motocykl nagle staje się powolny, ma trudności z przyspieszeniem do prędkości autostradowych lub grzęźnie pod obciążeniem, głównym podejrzanym jest niepalący cylinder. Czterocylindrowy rzędowy silnik o pojemności 600 cm3 i mocy około 110 KM na wszystkich czterech cylindrach będzie odczuwalnie słabszy, gdy będzie pracował na trzech. Być może nadal będziesz mógł jeździć, ale reakcja przepustnicy będzie płaska, a maksymalne uciągnięcie zniknie.

Silny zapach surowego paliwa z układu wydechowego

Kiedy cylinder nie pracuje, mieszanka paliwowo-powietrzna jest przepychana przez komorę spalania i wydalana przez układ wydechowy, nie ulegając spaleniu. Powoduje to bardzo zauważalny zapach surowego paliwa z rury wydechowej. W niektórych przypadkach może nawet pojawić się niewielka ilość czarnego dymu lub pozostałości paliwa wokół wylotu wydechowego danego cylindra w konfiguracji z wieloma wydechami.

Strzelanie lub trzaskanie

Niespalone paliwo przedostające się do układu wydechowego może zapalić się w dalszej części układu wydechowego, powodując zapłon lub trzaskanie, szczególnie podczas zwalniania. Podczas gdy pewne strzelanie podczas zwalniania jest normalne w rowerach z mapą ubogą, ciągłe strzelanie w połączeniu z innymi objawami jest silnym wskaźnikiem problemu z cylindrem.

Jedna rura wydechowa zauważalnie chłodniejsza niż pozostałe

Jest to jedna z najbardziej niezawodnych kontroli fizycznych, jakie można przeprowadzić w motocyklu z wieloma wydechami. Po uruchomieniu silnika na kilka minut ostrożnie – bez dotykania – przytrzymaj rękę w pobliżu każdej końcówki wydechu. Na działającym cylindrze rura będzie zbyt gorąca, aby się do niej zbliżyć. Rura wydechowa martwego cylindra będzie znacznie chłodniejsza, czasem ledwo ciepła, ponieważ spalanie nie generuje ciepła. W rowerach z układem wydechowym 4 w 1 test ten najlepiej sprawdza się na poszczególnych rurach czołowych w pobliżu silnika.

Sprawdź lampki silnika lub kody usterek

Nowoczesne motocykle z wtryskiem paliwa i wyposażone w diagnostykę pokładową często wyświetlają kod wypadania zapłonu lub usterkę dotyczącą konkretnego cylindra, gdy cylinder przestaje przyczyniać się do spalania. Jeśli lampka ostrzegawcza na desce rozdzielczej świeci się, podłącz narzędzie diagnostyczne lub skorzystaj z trybu autodiagnostyki motocykla (dostępnego w wielu modelach Yamaha, Honda, Kawasaki i BMW), aby odczytać zapisane kody przed wykonaniem jakichkolwiek innych czynności.

Testy diagnostyczne krok po kroku potwierdzające martwy cylinder

Podejrzewanie martwego cylindra a potwierdzenie tego to dwie różne rzeczy. Wykonaj poniższe testy w podanej kolejności — od prostych i nieinwazyjnych do bardziej skomplikowanych testów mechanicznych.

Test 1: Test wyciągania świecy zapłonowej

Przy pracującym silniku (lub bezpośrednio po jego wyłączeniu) zdejmuj fajkę świecy zapłonowej z jednego cylindra na raz. Na zdrowym cylindrze odłączenie korka spowoduje natychmiastowy, zauważalny spadek obrotów silnika i wzrost chropowatości – silnik będzie protestował. Jeśli zdejmiesz korek z podejrzanego martwego cylindra, a zachowanie silnika w ogóle się nie zmieni, oznacza to, że cylinder ten już nic nie wnosił. Jest to szybka, niewymagająca użycia narzędzi metoda, która działa niezawodnie w przypadku motocykli z gaźnikiem i starszymi rowerami z wtryskiem paliwa.

Uwaga: W nowoczesnych motocyklach z wtryskiem paliwa może to spowodować wygenerowanie kodów usterek. Przed kontynuowaniem zawsze sprawdź, czy Twój konkretny model obsługuje tego typu testy na żywo.

Test 2: Kontrola świecy zapłonowej

Wykręć świecę zapłonową z podejrzanego cylindra i dokładnie ją obejrzyj. Świeca, która została prawidłowo wypalona, ​​będzie miała na elektrodzie jasnobrązowy lub szary kolor. Świeca z martwego lub wypadającego zapłonu cylindra będzie wyglądać zupełnie inaczej:

• Mokry od paliwa — wskazuje, że paliwo dociera do cylindra, ale nie ulega zapłonowi
• Czarny i okopcony — wskazuje na bogatą mieszankę lub wypadanie zapłonu
• Biały lub pokryty pęcherzami — wskazuje na przegrzanie, prawdopodobnie spowodowane ubogą kondycją lub problemem z chłodzeniem
• Pęknięty izolator lub uszkodzona elektroda – uszkodzona jest sama wtyczka
• Zanieczyszczony olejem — olej przedostaje się do komory spalania, zanieczyszczając świecę

Spróbuj zamienić podejrzaną świecę na sprawną, z innego cylindra lub na nową. Jeśli później cylinder odpala normalnie, przyczyną była świeca. Jeżeli po wymianie świec przerwy zapłonu przenoszą się na inny cylinder, potwierdzasz, że uszkodzona jest świeca, a nie coś głębszego.

Test 3: Test iskry

Wykręć świecę zapłonową, podłącz ją ponownie do nakrętki i uziemij korpus świecy do bloku silnika lub ramy. Obróć silnik (nie uruchamiaj go) i obserwuj, czy pojawi się silna niebieska iskra. Słaba pomarańczowa iskra, przerywana iskra lub brak iskry wskazuje na problem z zapłonem — albo samą świecę, cewkę, albo okablowanie. Zdrowa iskra powinna być jasnoniebiesko-biała i zgodna z każdym obrotem korby.

Test 4: Test kompresji

Jeśli iskra zostanie potwierdzona, ale cylinder nadal nie pali, następnym krokiem jest test kompresji. Wykręć świecę zapłonową, włóż miernik ciśnienia do otworu świecy i wykonaj kilka obrotów silnikiem. Zdrowy cylinder motocykla zazwyczaj wytwarza pomiędzy 150 i 200 psi , chociaż zależy to od konstrukcji silnika. Porównaj odczyt ze specyfikacją producenta swojego modelu.

• Odczyt niższy od specyfikacji o ponad 10–15% sugeruje zużycie pierścienia lub zaworu
• Odczyt bliski zeru wskazuje na katastrofalną awarię — przepaloną uszczelkę głowicy, spalony zawór lub mocno zużyte pierścienie
• Wartości wskazań cylindrów tego samego silnika powinny różnić się od siebie o około 10%.

Test 5: Test szczelności

Test szczelności daje bardziej szczegółowe informacje niż test ściskania. Gdy tłok znajduje się w górnym martwym punkcie suwu sprężania, do cylindra podawane jest sprężone powietrze. Następnie słuchasz, dokąd ucieka powietrze. Syczenie powietrza z gaźnika lub korpusu przepustnicy wskazuje na problem z zaworem dolotowym. Powietrze dochodzące z punktów wydechowych do problemu z zaworem wydechowym. Bulgotanie w zbiorniczku płynu chłodzącego sugeruje wydmuchaną uszczelkę pod głowicą. Powietrze z odpowietrznika skrzyni korbowej wskazuje na zużyte pierścienie tłokowe. Procent wycieku poniżej 5% jest doskonały; powyżej 20% oznacza, że ​​cylinder wymaga poważnej uwagi.

Test 6: Kontrola dostarczania paliwa (motocykle z wtryskiem paliwa)

Jeśli iskra i kompresja zostaną potwierdzone, problem może leżeć w dostarczaniu paliwa. W rowerach z wtryskiem paliwa użyj narzędzia diagnostycznego, aby sprawdzić, czy wtryskiwacz podejrzanego cylindra odbiera sygnał impulsowy i otwiera się prawidłowo. Wtryskiwacz, który jest zatkany, zablokowany lub nie odbiera sygnału wyzwalającego, spowoduje, że cylinder nigdy nie dostanie paliwa, a zatem nigdy nie odpali.

Najczęstsze przyczyny martwego cylindra motocykla

Po potwierdzeniu martwego cylindra zrozumienie przyczyny stanowi różnicę między szybką naprawą a pełną przebudową silnika. Oto najczęstsi sprawcy, uszeregowani od najczęściej do najrzadziej występujących w codziennych sytuacjach podczas jazdy.

Awaria świecy zapłonowej

Jest to najczęstsza i najłatwiejsza do naprawienia przyczyna. Świece zapłonowe mają ograniczoną żywotność. Większość producentów zaleca wymianę co 8 000 do 26 000 mil, w zależności od typu świecy (miedź, iryd lub platyna). Świece mogą przedwcześnie ulec uszkodzeniu z powodu zanieczyszczenia oleju, nieprawidłowego zakresu temperatur lub wady produkcyjnej. Rozwiązaniem jest po prostu wymiana wtyczki — naprawa, która w większości przypadków kosztuje poniżej 20 dolarów i zajmuje mniej niż 30 minut w większości motocykli.

Awaria cewki zapłonowej

Każdy cylinder (lub para cylindrów, w zależności od konstrukcji) posiada cewkę, która generuje impuls wysokiego napięcia potrzebny do zapalenia świecy zapłonowej. Kiedy cewka ulegnie uszkodzeniu, cylinder, który obsługuje, nie otrzymuje iskry. Awaria cewki występuje częściej w rowerach o dużym przebiegu lub rowerach narażonych na działanie wilgoci. Możesz sprawdzić rezystancję cewki za pomocą multimetru — porównaj odczyt ze specyfikacją w instrukcji serwisowej. Jeśli jest poza zakresem, wymień cewkę.

Zatkana dysza gaźnika lub wtryskiwacz paliwa

W motocyklach z gaźnikiem zablokowana dysza główna lub dysza pilotująca w jednym gaźniku może spowodować niedobór paliwa w cylindrze, podczas gdy pozostałe pracują normalnie. Jest to szczególnie częste w rowerach, które były przechowywane z paliwem w węglowodanach — paliwo zmieszane z etanolem pozostawia gumowaty osad lakieru, który może blokować bardzo małe przejścia. W motocyklach z wtryskiem paliwa zatkany lub uszkodzony wtryskiwacz ma ten sam skutek. Czyszczenie wtryskiwaczy za pomocą dedykowanej płuczki lub myjki ultradźwiękowej często rozwiązuje problem bez konieczności całkowitej wymiany.

Problemy z zaworami

Spalone zawory wydechowe to znana awaria motocykli, które przez dłuższy czas pracowały na ubogiej benzynie lub w silnikach, w których nie zachowano luzów zaworowych. Spalony zawór nie może prawidłowo uszczelnić komory spalania, przez co kompresja gwałtownie spada – w tym cylindrze czasami prawie do zera. Zablokowany zawór ma podobny efekt. Tego typu naprawa wymaga wyciągnięcia głowicy cylindrów, co w większości motocykli zajmuje co najmniej cały dzień.

Wydmuchana uszczelka głowicy

Uszkodzona uszczelka głowicy umożliwia ucieczkę gazów spalinowych, powodując spadek ciśnienia w cylindrze. W zależności od tego, gdzie uszczelka ulegnie uszkodzeniu, może również przedostać się płyn chłodzący do komory spalania (poszukaj białego dymu z rury wydechowej i mlecznego wyglądu oleju). Awaria uszczelki głowicy jest stosunkowo rzadką awarią w prawidłowo konserwowanych silnikach motocyklowych , ale tak się dzieje – szczególnie w rowerach z wymuszonym doładowaniem, tych, które się przegrzały lub starszych egzemplarzach o dużym przebiegu.

Zużyte pierścienie tłokowe lub średnica cylindra

Przy bardzo dużych przebiegach – zwykle przekraczających 50 000–80 000 mil w większości silników motocyklowych, choć różni się to znacznie w zależności od typu silnika i historii konserwacji – pierścienie tłokowe mogą zużywać się do tego stopnia, że nie uszczelniają już otworu cylindra. Powoduje to niską kompresję i umożliwia przedostanie się oleju do komory spalania. Jednym z objawów jest zalana olejem świeca. Jest to najdroższy scenariusz naprawy, zwykle wymagający całkowitej przebudowy silnika lub co najmniej kapitalnego remontu.

Jak liczba cylindrów wpływa na objawy, które zauważysz

Objawy martwego cylindra motocykla nie są identyczne we wszystkich konfiguracjach silnika. Liczba cylindrów i ich rozmieszczenie zmieniają stopień zauważalności i powagę problemu.

Motocykle jednocylindrowe

W silniku jednocylindrowym nie ma czegoś takiego jak „martwy cylinder” w sensie wielocylindrowym — jeśli jeden cylinder nie pracuje, motocykl po prostu w ogóle nie będzie działać. Nie będzie działać bezczynnie, nie będzie się poruszać. Tak więc, po pierwsze, proces diagnostyczny przypomina bardziej badanie typu „dlaczego nie można rozpocząć” niż porównanie cylindrów.

Motocykle z napędem równoległym i V-Twin

W modelu bliźniaczym martwy cylinder zmniejsza liczbę strzelań o połowę. Silnik będzie nadal działać – ledwo – ale nierówności są poważne i niewątpliwe. Równoległy bliźniak, taki jak Kawasaki Z650 lub Yamaha MT-07, będzie odczuwał drastyczny niedobór mocy i silne wibracje. V-twin, taki jak Harley-Davidson lub Ducati V2, pracujący na jednym cylindrze, będzie wytwarzał bardzo nieregularne, opadające obroty biegu jałowego, których prawie nie da się przeoczyć. W przypadku bliźniaków martwy cylinder jest zwykle wyczuwalny natychmiast i sprawia, że ​​normalna jazda jest prawie niemożliwa.

Motocykle trzycylindrowe

W silnikach trójcylindrowych, takich jak Triumph Street Triple czy Yamaha MT-09, utrata jednego cylindra powoduje spadek pojemności do dwóch trzecich. Silnik nadal będzie ciągnął dość dobrze przy niskich i średnich obrotach, ale w górnym zakresie obrotów będzie odczuwał szarpanie. Nuta wydechu zmieni się z charakterystycznego potrójnego dźwięku na coś bardziej nierównego. Ponieważ silnik nadal działa w pewnym stopniu normalnie, niektórzy kierowcy mogą początkowo przypisać tę zmianę problemowi z tuningiem lub mapowaniem, a nie problemem mechanicznym.

Motocykle czterocylindrowe

W czterocylindrowych silnikach rzędowych — Honda CBR600RR, Suzuki GSX-R1000, Kawasaki ZX-10R — pojedynczy martwy cylinder nadal pozostawia 75% pojemności silnika. Przy niskich prędkościach i lekkim otwarciu przepustnicy rower może wydawać się prawie normalny dla rowerzysty, który nie zna dobrze swojej maszyny. Przy ostrym przyspieszaniu ujawni się brak płynnego dostarczania mocy i zmiana dźwięku wydechu. W motocyklach sportowych z indywidualnymi korpusami przepustnicy, zablokowany i zamknięty korpus przepustnicy może doskonale imitować martwy cylinder i należy go sprawdzić na wczesnym etapie procesu diagnostycznego.

Czy jazda z martwym cylindrem jest bezpieczna?

Krótka odpowiedź brzmi: nie, nie jak zwykły transport – a im dłużej to robisz, tym większe ryzyko powodujesz szkody. Oto, co się faktycznie dzieje, gdy kontynuujesz jazdę na martwym cylindrze.

• Niespalone paliwo myje ścianki cylindrów: Surowe paliwo działa jak rozpuszczalnik i usuwa film olejowy ze średnicy cylindra, przyspieszając zużycie pierścieni i powierzchni cylindra.
• Uszkodzenie katalizatora: W rowerach wyposażonych w katalizator ciągły przepływ niespalonych węglowodorów może się przegrzać i zniszczyć katalizator, zamieniając prostą wymianę świecy w znacznie droższą naprawę wydechu.
• Zwiększone obciążenie pozostałych cylindrów: Cylindry robocze kompensują martwy, pracujący pod większym obciążeniem względnym, co z biegiem czasu przyspiesza zużycie tych elementów.
• Zmniejszona stabilność hamowania i prowadzenia: Nierówności i wibracje powodowane przez silnik pracujący na zmniejszonych cylindrach mogą wpływać na zachowanie podwozia, szczególnie przy niskich prędkościach i podczas pokonywania zakrętów.
• Ryzyko pożaru: Gromadzące się w układzie wydechowym niespalone paliwo może się zapalić. Choć jest to dramatyczne, jest to realna możliwość w przypadku motocykli z bardzo nagrzewającymi się hederami.

Jeśli w momencie wystąpienia problemu jesteś daleko od domu, rozsądna jest ostrożna jazda z małą prędkością do bezpiecznego miejsca zatrzymania. Ale potraktuj to jako awarię — usuń go z drogi i zbadaj sprawę tak szybko, jak to możliwe.

Środki zapobiegawcze mające na celu uniknięcie martwego cylindra

Większości sytuacji martwego cylindra można zapobiec. Rzadko pojawiają się bez ostrzeżenia — znaki ostrzegawcze są zwykle po prostu pomijane. Oto, co zapewnia regularna konserwacja w zakresie zdrowia cylindra.

Przestrzegaj częstotliwości serwisowania świec zapłonowych

To jedno działanie zapobiega większości zdarzeń związanych z martwym cylindrem. Sprawdź w instrukcji serwisowej zalecany odstęp czasu. Standardowe wtyczki miedziane zazwyczaj wymagają wymiany co 8 000–10 000 mil. Świece irydowe lub platynowe często wytrzymują 16 000–25 000 mil. Kiedy wymieniasz świece, sprawdź wzrokowo każdą z nich — wiele ci powiedzą o tym, co dzieje się wewnątrz każdego cylindra.

Sprawdzaj luzy zaworowe w zalecanych odstępach czasu

Małe luzy zaworowe są główną przyczyną spalonych zaworów. W miarę zużywania się zaworów i osadzania się głębiej w głowicy, luzy się zmniejszają. Jeśli luz zaworowy spadnie do zera, zawór nie będzie mógł się całkowicie zamknąć, kompresja spadnie, a odsłonięta przylga zaworu zostanie wystawiona bezpośrednio na ciepło spalania, co prowadzi do szybkiego spalenia zaworu. Większość producentów zaleca sprawdzanie luzów zaworowych co 12 000–24 000 mil , chociaż odstęp ten różni się znacznie w zależności od silnika. Nie pomijaj tego elementu usługi.

Używaj paliwa wysokiej jakości i unikaj długotrwałego przechowywania bez przygotowania

Paliwa z domieszką etanolu ulegają degradacji szybciej niż czysta benzyna i pozostawiają osady w kanałach paliwowych. Jeśli przechowujesz motocykl dłużej niż 30 dni, całkowicie opróżnij gaźniki lub użyj wysokiej jakości stabilizatora paliwa. Zapobiega to gromadzeniu się lakieru, który zatyka dysze i wtryskiwacze – jest to jeden z najczęstszych powodów, dla których konkretny cylinder przestaje otrzymywać paliwo po przechowywaniu.

Zwróć uwagę na zmiany w dźwięku i odczuciu

Najskuteczniejszym systemem wczesnego ostrzegania jest Twoja własna uwaga na temat sposobu jazdy roweru. Jakakolwiek zmiana w jakości biegu jałowego, dźwięku wydechu, charakterze wibracji lub reakcji przepustnicy zasługuje na zbadanie, a nie ignorowanie. Cylinder, w którym zaczynają się sporadycznie wypadać zapłony, często daje tygodnie ostrzeżenia, zanim całkowicie zgaśnie. Wczesne wykrycie usterki sprawia, że ​​naprawa jest prosta.

Nie ignoruj ​​kontrolek ostrzegawczych

Nowoczesne motocykle z pokładową diagnostyką wcześnie sygnalizują błędy w zapłonie i tankowaniu. Zaklejona i zignorowana lampka kontrolna silnika może być pierwszą oznaką awarii wtryskiwacza lub osłabienia cewki – co ostatecznie doprowadzi do martwego cylindra. Uzyskaj odczyt kodów usterek za pomocą odpowiedniego narzędzia diagnostycznego, a nie zgadywania.

Kiedy zgłosić się do profesjonalisty

Nie każda sytuacja z martwym cylindrem jest naprawą wykonywaną samodzielnie. Decyzja o tym, kiedy zająć się tym samodzielnie, a kiedy udać się do warsztatu, sprowadza się do tego, gdzie leży usterka.

• Zajmij się sobą: wymiana świec zapłonowych, podstawowa kontrola nasadki wtyczki, wizualna kontrola cewki, czyszczenie misy pływaka gaźnika w dostępnych konstrukcjach gaźników
• Rozważ profesjonalną pomoc: wymiana cewek zapłonowych w ciasno zapakowanych czwórkach rzędowych, demontaż i czyszczenie wtryskiwaczy, odczyt i interpretacja kodów usterek w złożonych układach ECU
• Wymagana praca zawodowa: regulacje zaworów, wymiana uszczelki głowicy, regeneracja gniazd zaworowych, pomiar i honowanie średnicy cylindrów, kompleksowe remonty najwyższej klasy

Jeśli test kompresji wykazuje odczyt poniżej 100 PSI na cylindrze, którego specyfikacja wynosi 170–185 PSI, problem ma charakter mechaniczny i jest głęboki. Żadna wymiana świec ani czyszczenie wtryskiwaczy nie naprawi spalonego zaworu ani uszkodzonej uszczelki głowicy. W tym momencie pozostaje wybór pomiędzy profesjonalną regeneracją a zakupem silnika zamiennego.

Całkowity koszt usunięcia martwego cylindra jest ogromny — od około 10–30 USD za wymianę świecy do 800–2500 USD lub więcej za naprawę głowicy w motocyklu wielocylindrowym w renomowanym warsztacie. Dokładna diagnoza przed zakupem części lub robocizny to najważniejsza inwestycja, jaką możesz poczynić na początku tego procesu.
