Czy wymiana cylindra jest trudna?

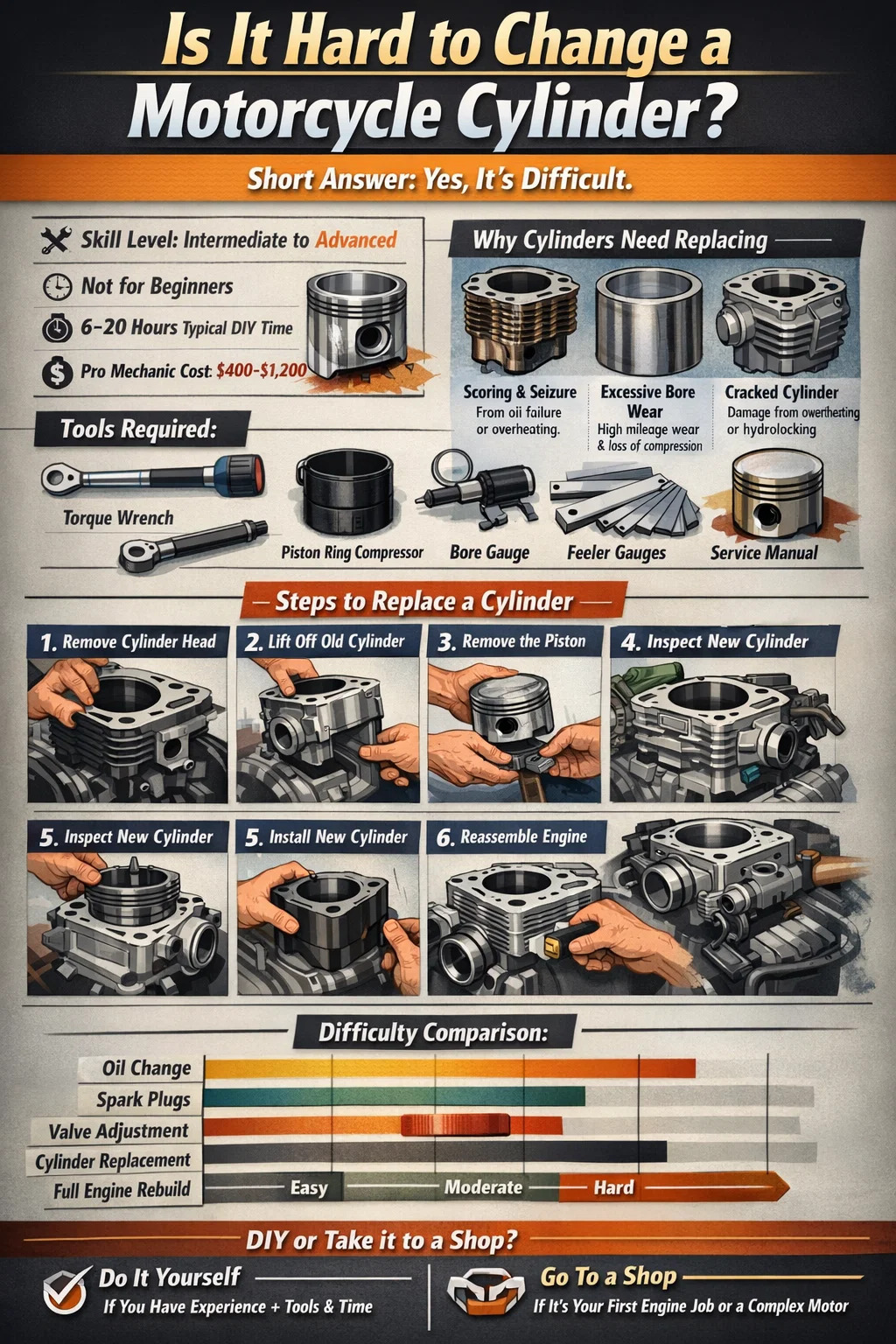

Czy trudno jest wymienić cylinder motocykla? Najpierw krótka odpowiedź

Wymiana cylindra motocykla jest średnio lub bardzo trudne w zależności od konfiguracji silnika motocykla, Twojego doświadczenia mechanicznego i dostępnych narzędzi. Nie jest to praca na poziomie początkującym. W przypadku większości kierowców bez wcześniejszego doświadczenia w przebudowie silnika proces ten trwa od 6 do 20 godzin rozłożone na wiele sesji. Profesjonalny mechanik zazwyczaj pobiera opłaty pomiędzy 400 dolarów i 1200 dolarów za robociznę samodzielnie, co daje poczucie złożoności.

To powiedziawszy, wielu mechaników domowych na średnim poziomie z powodzeniem wymieniło cylinder motocyklowy dzięki starannemu przygotowaniu, odpowiedniej instrukcji warsztatowej i cierpliwości. Nie jest to niemożliwe – wymaga jedynie poszanowania procesu. Jeśli wcześniej wykonywałeś regulacje zaworów, najwyższej klasy przebudowy lub podobne prace przy silniku, masz już znaczną część potrzebnej podstawowej wiedzy.

Ten przewodnik omawia każdy aspekt: ​​dlaczego cylindry wymagają wymiany, na czym właściwie polega ta praca krok po kroku, jakie narzędzia są wymagane, ile to kosztuje, ile czasu to zajmuje i gdzie ludzie popełniają błędy. Na koniec będziesz mógł podjąć w pełni świadomą decyzję, czy zająć się tym samodzielnie, czy oddać do sklepu.

Dlaczego warto zmienić a Cylinder motocyklowy na pierwszym miejscu?

Cylinder motocykla nie zużywa się w przewidywalnym harmonogramie, tak jak klocki hamulcowe. Wymiana lub regeneracja cylindra staje się konieczna ze względu na specyficzne tryby awarii, z których większość powoduje rozpoznawalne objawy, zanim nastąpi całkowita awaria silnika.

Punktacja i przejęcie

Zadrapania na ściankach cylindra powstają, gdy tłok lub pierścienie tłokowe stykają się bezpośrednio metal z metalem z otworem cylindra. Zwykle jest to spowodowane awarią smarowania — zbyt małą ilością oleju, użyciem niewłaściwego gatunku oleju lub awarią pompy olejowej. W przypadku zarysowań na cylindrze pojawiają się pionowe rysy, które zakłócają film olejowy i katastrofalnie przyspieszają zużycie. Zatarty silnik, w którym tłok blokuje się o ściankę cylindra i przestaje się obracać, prawie zawsze wymaga wymiany cylindra wraz z nowym tłokiem i pierścieniami.

Nadmierne zużycie otworu przy dużym przebiegu

Każdy cylinder motocykla ulega niewielkiemu zużyciu w każdym cyklu spalania. Z biegiem czasu otwór staje się nieokrągły lub przewymiarowany poza tolerancją fabryczną. Większość producentów określa maksymalny limit zużycia wynoszący 0,05 do 0,10 mm przekraczającą standardową średnicę otworu. Po przekroczeniu tego progu kompresja spada, wzrasta zużycie oleju, a moc wyjściowa zauważalnie spada. Rowery o dużym przebiegu – zwłaszcza te powyżej 50 000 kilometrów intensywnego użytkowania — często osiągają ten etap.

Pęknięty lub uszkodzony cylinder

Uszkodzenia fizyczne spowodowane przegrzaniem, połknięciem wody (hydroblokada) lub uderzeniem mogą spowodować pęknięcie cylindra. Pęknięty cylinder prawie nigdy nie wymaga naprawy — jedyną praktyczną opcją jest wymiana. Objawy obejmują mieszanie się płynu chłodzącego z olejem, poważne przegrzanie bez oczywistej przyczyny i utratę kompresji na jednym cylindrze w silniku wielocylindrowym.

Ulepszenia wydajności

Niektórzy motocykliści celowo wymieniają cylinder motocykla ze względu na wydajność – montując zestaw o dużej średnicy, który zwiększa pojemność skokową. Na przykład typowa modernizacja jednocylindrowego silnika o pojemności 250 cm3 może obejmować wymianę podstawowego cylindra i tłoka na zestaw o dużej średnicy 270 cm3 lub 300 cm3. Wymaga to dokładnego dopasowania stopnia sprężania, mapowania wtrysku paliwa lub gaźnika, rozrządu wałka rozrządu i układu wydechowego, aby uzyskać rzeczywisty przyrost mocy.

Jak faktycznie działa cylinder motocykla: z czym masz do czynienia

Przed przystąpieniem do jakiejkolwiek pracy z silnikiem zrozumienie funkcji podzespołu usuwa tajemnicę z pracy i pomaga uniknąć kosztownych błędów.

Cylinder motocykla to obudowa w kształcie beczki, w której tłok porusza się w górę i w dół. Znajduje się pomiędzy głowicą cylindrów (w której znajdują się zawory i komora spalania) a skrzynią korbową (w której mieści się wał korbowy i skrzynia biegów). Każde zdarzenie spalania popycha tłok w dół przez otwór cylindra, przekształcając ciśnienie w ruch obrotowy za pośrednictwem korbowodu i wału korbowego.

Otwór cylindra ma precyzyjnie obrobioną powierzchnię — zazwyczaj o wzorze krzyżowym — na której znajduje się cienka warstwa oleju smarująca pierścienie tłokowe. Same pierścienie tworzą niemal idealne uszczelnienie pomiędzy tłokiem a otworem, zapobiegając przedostawaniu się gazów spalinowych w dół (przedmuchom) i przedostawaniu się oleju do komory spalania.

W silnikach chłodzonych powietrzem cylinder ma zewnętrzne żebra odprowadzające ciepło. W silnikach chłodzonych cieczą cylinder zawiera kanały w płaszczu wodnym, które cyrkulują płyn chłodzący. To rozróżnienie ma ogromne znaczenie podczas demontażu — układy chłodzone cieczą wymagają opróżnienia układu chłodzenia przed wymontowaniem cylindra.

Wiele nowoczesnych cylindrów motocyklowych wykorzystuje stalową lub żeliwną tuleję wciśniętą w aluminiowy korpus zewnętrzny. Inni używają nikasilu lub podobnej powłoki nakładanej bezpośrednio na aluminiowy otwór. W większości przypadków cylindrów wyłożonych Nikasilem nie można wiercić ani ponownie tulejować — należy je całkowicie wymienić, jeśli otwór jest uszkodzony poza specyfikacją, co znacząco wpływa na możliwości naprawy i budżet.

Narzędzia potrzebne do wymiany cylindra motocykla

Brak odpowiedniego oprzyrządowania jest głównym powodem niepowodzeń w pracy z cylindrami typu „zrób to sam”. Użycie niewłaściwych narzędzi może spowodować zerwanie gwintu, uszkodzenie współpracujących powierzchni lub skutkować niewłaściwym momentem obrotowym, co prowadzi do natychmiastowej awarii silnika po ponownym montażu.

• Jakość klucz dynamometryczny możliwość odczytu w niutonometrach (zazwyczaj obejmujący zakres 10–100 Nm dla śrub cylindrów)
• Kompletny zestaw nasadek metrycznych i kluczy płasko-oczkowych (większość motocykli japońskich i europejskich jest w całości metrycznych)
• Kompresor pierścieni tłokowych — niezbędny do wprowadzenia tłoka i pierścieni z powrotem do cylindra bez uszkodzenia pierścienia
• Szczypce do pierścieni zabezpieczających sworzeń tłokowy (małe pierścienie osadcze przytrzymujące sworzeń tłokowy można łatwo zgubić i trudno je zamontować bez odpowiedniego narzędzia)
• Średnica otworu lub czujnik zegarowy zmierzyć średnicę cylindra i określić, czy średnica otworu mieści się w specyfikacji
• Szczelinomierze do sprawdzania luzów końcowych pierścieni tłokowych
• Młotek plastikowy lub gumowy (nigdy nie używaj młotka stalowego bezpośrednio na elementach silnika)
• Skrobak do uszczelek i narzędzia do przygotowania powierzchni do czyszczenia współpracujących powierzchni
• Stojak na silnik lub stabilny stół warsztatowy, który może bezpiecznie utrzymać silnik lub rower
• Zestaw gwintowników (minimum M6, M8, M10) do czyszczenia lub naprawy uszkodzonych gwintów w skrzyni korbowej
• Fabryczna instrukcja serwisowa dla konkretnego modelu motocykla — nie jest to ogólny przewodnik, ale rzeczywista instrukcja producenta zawierająca dane dotyczące momentu obrotowego i sekwencje montażu

Jeśli nie posiadasz jeszcze miernika średnicy, spodziewaj się wydać 40 do 150 dolarów na przyzwoitym. Sprężarka pierścienia tłokowego pracuje 15 do 60 dolarów . Nie są one opcjonalne – mają fundamentalne znaczenie dla prawidłowego wykonania pracy.

Omówienie krok po kroku wymiany cylindra motocykla

Poniższy proces ma szerokie zastosowanie do większości czterosuwowych, pojedynczych i równoległych silników motocyklowych. Konfiguracje V-twin, rzędowe cztery i inne opierają się na tych samych zasadach, ale są bardziej złożone. Zawsze odwołuj się do każdego kroku z konkretną instrukcją serwisową.

Krok 1 — Przygotowanie i bezpieczeństwo

Poczekaj, aż silnik całkowicie ostygnie — co najmniej dwie godziny po ostatnim uruchomieniu. Odłącz ujemny zacisk akumulatora. Spuść olej silnikowy, wykręcając korek spustowy i pozwalając mu spłynąć do odpowiedniej miski zbiorczej. Jeśli silnik jest chłodzony cieczą, spuść również płyn chłodzący. Paliwo należy wyłączyć kurkiem i odłączyć przewód paliwowy.

Krok 2 — Usuń komponenty zewnętrzne

Zdemontuj owiewki, osłony boczne i wszelkie elementy nadwozia blokujące dostęp do silnika. Odłącz rurę wydechową od głowicy cylindrów — śruby te często ulegają zatarciu w wyniku cykli cieplnych i mogą wymagać nałożenia oleju penetrującego poprzedniej nocy. Wymontuj gaźnik lub korpus przepustnicy. Odłącz przewody świecy zapłonowej i wyjmij świecę zapłonową.

Krok 3 — Zdemontuj głowicę cylindra

Głowica cylindra znajduje się na górze cylindra i należy ją najpierw zdemontować. Poluzuj napinacz łańcucha rozrządu przed demontażem wałka(ów) rozrządu. Zdejmij pokrywę wahacza, następnie wałek rozrządu, zwracając szczególną uwagę na znaki rozrządu - zdjęcie przed demontażem jest obowiązkowe. Śruby głowicy należy odkręcać na krzyż (w odróżnieniu od kolejności dokręcania) i etapami, aby uniknąć wypaczenia głowicy. Typowe silniki czterosuwowe mają 4 do 8 śrub głowicy cylindrów .

Krok 4 — Wyjmij cylinder

Po zdjęciu głowicy sam cylinder można zdjąć ze skrzyni korbowej. Większość cylindrów jest mocowana za pomocą tych samych kołków, które przechodzą przez głowicę, co oznacza, że ​​w wielu konstrukcjach nie ma oddzielnych elementów mocujących cylindra. Jednakże niektóre silniki mają oddzielne śruby podstawy. Cylinder powinien zsunąć się w górę z tłoka – powstrzymaj się od chęci agresywnego kołysania nim, jeśli poczujesz, że utknął. Lekkie uderzenia gumowym młotkiem w okolice żeberek podstawy zwykle go uwalniają. Po wyjęciu z tłoka ostrożnie odłóż go na bok, aby uniknąć uszkodzenia żeberek.

Krok 5 — Sprawdź i wyjmij tłok

Po wyjęciu cylindra tłok jest odsłonięty na korbowodzie. Zdejmij pierścienie zabezpieczające sworzni tłokowych za pomocą odpowiednich szczypiec — te małe pierścienie mogą latać po garażu i prawie niemożliwe jest ich ponowne znalezienie. Wysuń sworzeń tłokowy i wyjmij tłok. Sprawdź tłok pod kątem zarysowań, pęknięć lub zapadniętych styków pierścienia. Podczas montażu nowego lub regenerowanego cylindra należy zawsze wymienić stare pierścienie tłokowe.

Krok 6 — Sprawdź i zmierz nowy cylinder

Przed montażem zmierz średnicę nowego cylindra w wielu punktach — u góry, pośrodku i u dołu — oraz w dwóch prostopadłych orientacjach. Upewnij się, że średnica otworu jest zgodna ze specyfikacją rozmiaru tłoka. Sprawdź luz tłok-otwór (zwykle 0,02 do 0,05 mm dla większości silników czterosuwowych). Sprawdź szczeliny na końcach pierścieni tłokowych, wkładając każdy pierścień w otwór i mierząc szczelinomierzem.

Krok 7 — Zainstaluj nowy cylinder

Zamontuj nowy tłok z nowymi pierścieniami i nowym sworzniem tłokowym, jeśli to konieczne. Zamontuj nową uszczelkę podstawy na powierzchni współpracującej skrzyni korbowej — nigdy nie używaj ponownie starych uszczelek. Lekko nasmaruj otwór cylindra i pierścienie tłokowe. Ostrożnie ustaw szczeliny pierścieniowe zgodnie ze specyfikacją producenta (szczeliny nie powinny być wyrównane, ponieważ mogłoby to spowodować przedmuch). Użyj kompresora do pierścieni tłokowych, aby ścisnąć pierścienie, a następnie powoli zsuń cylinder w dół nad tłokiem. Po minięciu pierścieni cylinder opada na miejsce na śrubach skrzyni korbowej.

Krok 8 — Ponowny montaż i końcowy moment obrotowy

Zamontuj ponownie głowicę cylindrów z nową uszczelką głowicy. Dokręć wszystkie śruby głowicy zgodnie ze specyfikacją, we właściwej kolejności i zazwyczaj w kilku etapach — na przykład najpierw 20 Nm , a następnie do pełnej specyfikacji 40–60 Nm w zależności od konstrukcji silnika. Zamontuj ponownie wałek rozrządu z dokładnie ustawionymi znakami rozrządu. Ustaw napięcie łańcucha krzywki. Zainstaluj ponownie wszystkie komponenty zewnętrzne w kolejności odwrotnej do demontażu. W razie potrzeby uzupełnij świeżym olejem silnikowym i płynem chłodzącym.

Krok 9 — Pierwsze uruchomienie i docieranie

Przed uruchomieniem należy krótko uruchomić silnik przy wykręconej świecy zapłonowej, aby wytworzyć ciśnienie oleju bez uruchamiania silnika. Zainstaluj ponownie świecę, następnie uruchom silnik i natychmiast sprawdź, czy nie ma wycieków oleju, płynu chłodzącego i nietypowych dźwięków. Niewy cylinder motocykla wymaga odpowiedniego okresu docierania – zazwyczaj 500 do 1000 km jazdy ze zróżnicowanym obciążeniem, unikając utrzymywania się wysokich obrotów w tym okresie. Wymień olej po zakończeniu okresu docierania, aby wypłukać drobne cząstki metaliczne.

Jak trudne jest to w porównaniu z innymi typowymi naprawami motocykli?

Umieszczenie wymiany cylindra w odpowiednim kontekście pomaga skalibrować oczekiwania. Poniższa tabela porównuje wymianę cylindra motocykla z innymi typowymi naprawami pod względem trudności i skali czasu.

Wniosek z tego porównania jest taki, że wymiana cylindra zdecydowanie należy do kategorii średniozaawansowanych i zaawansowanych. Nie jest to najbardziej złożona praca silnika, ale wykracza poza podstawową konserwację o kilka kroków. Jeśli już wcześniej wykonywałeś prace związane z luzami zaworowymi, logicznym kolejnym wyzwaniem jest wymiana cylindra — wymaga więcej demontażu, ale zasady są takie same.

Co sprawia, że wymiana cylindra motocykla jest trudniejsza niż się wydaje

Istnieje kilka czynników, które zaskakują niedoświadczonych mechaników. Znajomość ich z wyprzedzeniem zapobiega awariom, których można uniknąć.

Zapieczone lub rozebrane elementy złączne

Elementy złączne silnika podlegają ekstremalnym zmianom temperatur. Śruby używane od lat – szczególnie śruby kolektora wydechowego i śruby dwustronne cylindrów – często ulegają zatarciu z powodu rdzy lub korozji spowodowanej przez związek gwintu. Wciśnięcie zapieczonej śruby rozrywa ją, a wyciągnięcie złamanej śruby z cylindra lub skrzyni korbowej to naprawdę trudne zadanie, wymagające precyzyjnego wiercenia i narzędzi do wyciągania gwintu. Nałożenie oleju penetrującego na 24 do 48 godzin przed demontażem i użycie wkrętaka udarowego zamiast grzechotki w celu uzyskania początkowego momentu obrotowego poluzowania radykalnie zmniejsza to ryzyko.

Błędy synchronizacji kamery

Ponowny montaż wałka rozrządu z nieprawidłowym ustawieniem rozrządu jest jednym z najczęstszych – i katastrofalnych – błędów ponownego montażu. Nawet będąc poza domem jeden ząb na kole zębatym łańcucha rozrządu może spowodować kontakt zaworu z tłokiem podczas uruchamiania silnika. W silnikach pasowanych na wcisk (w których ścieżki zaworów i tłoków pokrywają się) powoduje to natychmiastowe wygięcie zaworów i zniszczenie silnika. Przed demontażem sfotografuj znaki rozrządu krzywki pod różnymi kątami i sprawdź je ponownie przed ręcznym obróceniem silnika po ponownym montażu.

Błędy przy montażu pierścieni tłokowych

Pierścienie tłokowe mają specyficzną orientację — wiele z nich ma górną i dolną stronę oznaczoną kropką lub słowem „TOP”. Zamontowanie pierścienia do góry nogami może spowodować zużycie oleju, słabą kompresję lub pęknięcie pierścienia podczas pierwszego cyklu nagrzewania. Dodatkowo pierścienie muszą być zamontowane w odpowiednim rowku – pierścienie kompresyjne w górnych rowkach, zespół pierścieni zgarniających olej w dolnym rowku. Mieszanie ich powoduje natychmiastowe uszkodzenie silnika.

Przygotowanie powierzchni współpracujących powierzchni

Stary materiał uszczelki pozostawiony na podstawie cylindra lub powierzchniach współpracujących głowicy cylindrów powoduje wycieki kompresyjne nawet po zamontowaniu nowej uszczelki. Usunięcie całego starego materiału uszczelek bez żłobienia aluminiowej powierzchni uszczelniającej wymaga cierpliwości i właściwej techniki skrobania — plastikowych skrobaków uzupełnionych bardzo drobnymi podkładkami ściernymi, a nie metalowych skrobaków agresywnie wleczonych po powierzchni. Jakiekolwiek zagłębienie głębsze niż w przybliżeniu 0,1 mm która przebiega przez obszar uszczelnienia, może spowodować trwały wyciek.

Niewłaściwa sekwencja momentu obrotowego

Śruby głowicy należy dokręcać w określonej kolejności krzyżowej i w wielu etapach. Całkowite dokręcenie jednej śruby przed przejściem do następnej powoduje nierównomierne ściąganie uszczelki głowicy, powodując wypaczenie lub lokalne wycieki. Wypaczona głowica to kosztowny problem — wynurz się lub wymień. Kolejność jest zawsze podana w instrukcji serwisowej i należy jej dokładnie przestrzegać. Nie jest to obszar, w którym dopuszczalne jest przybliżenie.

Jak konfiguracja silnika wpływa na poziom trudności

Nie wszystkie prace związane z cylindrem motocykla są równie trudne. Układ i konstrukcja silnika mają znaczący wpływ na czas i złożoność.

Silniki jednocylindrowe

Rowery terenowe, rowery dwusportowe i wiele małych osób dojeżdżających do pracy korzysta z jednocylindrowego silnika — czasami nazywanego „dudniącym”. To są najbardziej dostępne silniki do samodzielnego montażu cylindrów . Dzięki tylko jednemu cylindrowi, jednemu tłokowi i prostej architekturze górnej krzywki w większości nowoczesnych konstrukcji, zadanie to jest wykonalne dla średniozaawansowanego mechanika domowego. Na pierwszą próbę na typowym uderzeniu o pojemności 250–500 cm3 należy spodziewać się 8–14 godzin.

Silniki bliźniacze równoległe

Popularne w średniej wielkości motocyklach przygodowych i roadsterach, dwurzędowe silniki równoległe podwajają liczbę podzespołów, ale w większości konstrukcji mają ten sam odlew bloku cylindrów. Podczas demontażu cylindra należy zwykle zająć się obydwoma tłokami jednocześnie. Zadanie jest około 40–60% bardziej złożone niż w przypadku odpowiednika jednocylindrowego. W niektórych konfiguracjach ramy dostęp do tylnej części silnika może być również ograniczony.

Silniki V-Twin

Silniki motocyklowe typu V-twin, spotykane w cruiserach i niektórych motocyklach wyczynowych, mają dwa oddzielne cylindry zamontowane względem siebie pod kątem. Z technicznego punktu widzenia każdy cylinder może być serwisowany w pewnym stopniu niezależnie, ale dostęp do tylnego cylindra jest często poważnie ograniczony przez ramę, zbiornik paliwa i inne elementy. W niektórych konstrukcjach V-twin może być konieczne wymontowanie silnika z ramy w przypadku tylnego cylindra, co radykalnie zwiększa zakres pracy.

Inline-cztery silniki

Rowery sportowe i roadstery o wysokich osiągach często korzystają z czterocylindrowych silników rzędowych. Wymiana cylindra motocykla na czterocylindrowy rzędowy zwykle wymaga najpierw całkowitego wymontowania silnika z ramy — silnik jest za szeroki, a cylindry są zbyt ciasno upakowane, aby można było wykonać najwyższej klasy pracę w ramie. Gdy silnik stoi na stojaku, proces jest łatwiejszy w zarządzaniu, ale sama liczba komponentów (cztery tłoki, cztery zestawy pierścieni, cztery mechanizmy rozrządu) sprawia, że ​​jest to znaczne przedsięwzięcie. Budżet 20–40 godzin na wymianę czterocylindrowego rzędowego silnika w ramach pierwszej pracy.

Koszt wymiany cylindra motocykla: zrób to sam vs. profesjonalista

Koszt jest głównym czynnikiem decydującym o wyborze sklepu typu „zrób to sam” w porównaniu ze sklepem. Poniższy podział obejmuje typowe wydatki w przypadku obu podejść i różnych typów silników.

Przewaga kosztowa majsterkowania jest realna — możesz zaoszczędzić 400 do 1200 dolarów lub więcej w zależności od stawek sklepowych. Jednak nieudana praca typu „zrób to sam”, wymagająca od warsztatu zdiagnozowania i naprawienia błędów, może kosztować znacznie więcej niż zwykłe wykonanie jej od początku profesjonalnie. Argument finansowy za majsterkowaniem jest uzasadniony tylko wtedy, gdy wykonasz zadanie poprawnie.

Opcje cylindrów dostępnych na rynku wtórnym — szczególnie w przypadku popularnych modeli — mogą znacznie obniżyć koszty części. Regenerowany lub nieoryginalny cylinder do typowej Yamahy WR250R lub Hondy CRF450 może kosztować 90–200 dolarów kontra 300–600 dolarów dla OEM. Jakość różni się znacznie w zależności od dostawców na rynku wtórnym, dlatego przed podjęciem decyzji sprawdź konkretne marki.

Znaki informujące, że cylinder motocykla wymaga natychmiastowej uwagi

Wczesne wykrycie problemów z cylindrem pozwala uniknąć katastrofalnej w skutkach awarii silnika, która zamienia wymianę cylindra w pełną przebudowę silnika. Uważaj na te znaki ostrzegawcze.

• Niebieski lub szary dym z rury wydechowej — szczególnie podczas uruchamiania lub zwalniania — wskazuje, że w komorze spalania pali się olej, często z powodu zużytych pierścieni lub zużytego otworu
• Gwałtownie rosnące zużycie oleju bez widocznych wycieków zewnętrznych — zużywa ponad 100 ml na 1000 km gwarantuje dochodzenie
• Utrata kompresji — wynik testu kompresji wynosi ponad 10–15% poniżej specyfikacji fabrycznej sygnalizuje problemy z cylindrem lub zaworem
• Test sprężania na mokro, który wykazuje znaczną poprawę w porównaniu z testem na sucho (wtryskiwanie niewielkiej ilości oleju do cylindra przed testem), potwierdza awarię uszczelnienia pierścień-otwór, a nie problemy z zaworem
• Metaliczne tykanie lub grzechotanie, które narasta wraz ze wzrostem obrotów i nie było wcześniej obecne
• Silnik, który trudno uruchomić na zimno, ale dobrze działa po nagrzaniu – szczególnie w motocyklach jednocylindrowych – może wskazywać na niski stopień sprężania
• Chroniczne przegrzanie silnika chłodzonego cieczą bez oczywistej usterki układu chłodzenia może wskazywać na przedostawanie się gazów spalinowych do układu chłodzenia przez pęknięty cylinder lub przepaloną uszczelkę głowicy

Czy powinieneś to zrobić sam, czy zabrać do sklepu?

To jest główne pytanie, a odpowiedź zależy od uczciwej samooceny w kilku wymiarach.

Zrób to sam, jeśli:

• Wykonałeś już wcześniej w swoim rowerze co najmniej regulację luzu zaworowego lub demontaż wałka rozrządu
• Posiadasz lub możesz pożyczyć niezbędne specjalistyczne narzędzia — w szczególności klucz dynamometryczny i miernik średnicy
• Masz fabryczną instrukcję serwisową dla swojego konkretnego modelu
• Możesz sobie pozwolić na czas — zaplanuj znacznie więcej czasu, niż się spodziewasz, szczególnie przy pierwszej próbie
• Motocykl nie jest Twoim głównym środkiem transportu i możesz sobie pozwolić na przestoje w przypadku komplikacji
• Pracujesz nad prostym silnikiem jednocylindrowym, a nie złożonym czterocylindrowym rzędowym lub silnikiem V-twin o słabym dostępie

Zabierz go do sklepu, jeśli:

• Byłaby to Twoja pierwsza naprawa wewnętrzna silnika i nie demontowałeś wcześniej topowego silnika
• Nie masz klucza dynamometrycznego — w przypadku pracy silnika naprawdę nie podlega on negocjacjom
• Silnik to złożona konfiguracja wielocylindrowa, do której dostęp jest utrudniony
• Uszkodzenie cylindra jest następstwem innego poważnego problemu — zatarcia silnika lub pogiętych zaworów — który wymaga bardziej szczegółowej diagnostyki i naprawy
• Motocykl jest maszyną o dużej wartości i błąd miałby katastrofalne skutki finansowe
• Potrzebujesz roweru z powrotem na drogę w określonym, krótkim czasie

Warto rozważyć również rozwiązanie pośrednie: demontaż i ponowny montaż należy wykonać samodzielnie, ale w razie potrzeby zanieść goły cylinder do warsztatu mechanicznego w celu pomiaru średnicy i honowania. Warsztaty mechaniczne z doświadczeniem w pracy z silnikami pobierają opłatę w przybliżeniu 50–150 dolarów do sprawdzania, mierzenia i honowania cylindra motocykla — zapewniając profesjonalnie zweryfikowane części przy jednoczesnym zachowaniu większości oszczędności pracy.

Cylinder motocyklowy regenerowany czy nowy: który wybrać

Kupując butlę zamienną, masz kilka możliwości, a każda z nich wiąże się z kompromisami pod względem kosztów, dostępności i jakości.

Nowy cylinder OEM

Nowy cylinder producenta oryginalnego wyposażenia to najbezpieczniejszy wybór — gwarantuje zgodność ze specyfikacjami fabrycznymi, brak nieznanej historii zużycia i w większości przypadków pełną ochronę gwarancyjną. Jest także najdroższy. W przypadku popularnych modeli dostępność OEM rzadko stanowi problem. W przypadku starszych lub wycofanych z produkcji rowerów części OEM mogą nie być już produkowane, co wymusza inny wybór.

Wysokiej jakości cylinder z rynku wtórnego

Renomowane marki na rynku części zamiennych — takie jak Wiseco, Namura i Prace cylindrów w przypadku rowerów terenowych lub Athena w przypadku modeli europejskich — produkują cylindry, które spełniają lub przekraczają specyfikacje OEM. Cylinder Works na przykład oferuje cylindry wyłożone nikasilem do wielu popularnych motocykli terenowych w przybliżeniu 60–75% kosztów OEM o równoważnej trwałości. Przed zakupem sprawdź reputację konkretnej marki dla swojego modelu.

Zregenerowany (zregenerowany) cylinder

Jeśli oryginalny otwór cylindra jest nacięty, ale nie pęknięty i wykorzystuje wymienną tuleję stalową zamiast powłoki nikasilowej, możliwe jest jego wywiercenie w warsztacie mechanicznym i zamontowanie nadwymiarowego tłoka. Większość silników obsługuje jedna lub dwie opcje oversize (zwykle 0,25 mm i 0,50 mm), zanim średnica otworu przekroczy bezpieczne granice. Może to być najbardziej ekonomiczna opcja, jeśli nadwymiarowy tłok i pierścienie kosztują znacznie mniej niż nowy zespół cylindra.

Używany cylinder z rozbiórki silnika

Kupno używanej butli z rozbitego lub niedziałającego roweru dawcy jest najbardziej ryzykowną opcją. Nie można zweryfikować stanu otworu bez pomiaru, a zużyty lub wcześniej naprawiony otwór może szybko ulec uszkodzeniu. Jeśli wybierzesz tę drogę, zawsze zmierz otwór przed montażem i wymień pierścienie tłokowe niezależnie od widocznego stanu. Weź to pod uwagę tylko wtedy, gdy butla jest na tyle tania, że ​​potencjalna awaria stanowi akceptowalne ryzyko finansowe.

Typowe błędy, które niszczą idealnie dobrą wymianę cylindra

Są to błędy, które wielokrotnie pojawiają się we wpisach na forach kierowców, których silniki uległy awarii wkrótce po wymianie cylindra – czasami w ciągu pierwszych 100 km.

• Brak wymiany uszczelki pod głowicą przy ponownym montażu oryginalnej głowicy – zawsze zakładaj nową uszczelkę, nigdy nie używaj ponownie skompresowanej
• Zapomnienie o sprawdzeniu luzów zaworowych po ponownym montażu – montaż nowego cylindra w niektórych przypadkach nieznacznie zmienia stopień sprężania, a luz zaworowy należy zawsze sprawdzić podczas montażu
• Nieprawidłowe osadzenie pierścieni tłokowych poprzez pominięcie procedury docierania – intensywna jazda bezpośrednio po montażu zapobiega osadzaniu się pierścieni tłokowych, powodując trwałe zużycie oleju
• Instalowanie uszczelki podstawy cylindra bez sprawdzenia, czy kołki ustalające są osadzone w skrzyni korbowej — cylinder umieszczony nieco niecentrycznie z powodu brakujących kołków będzie przeciekał i może pęknąć
• Nie sprawdzanie odstępów między końcami pierścieni zgodnie ze specyfikacją przed montażem — zbyt ciasne pierścienie zatną się w miarę rozszerzania się pod wpływem ciepła
• Stosowanie szczeliwa RTV zamiast właściwej uszczelki — uszczelniacz silikonowy może przedostać się do kanałów olejowych i zablokować przepływ oleju do najważniejszych podzespołów
• Przekręcanie śrub głowicy cylindrów — aluminiowe gwinty łatwo się odrywają, a naprawa gwintu przez wyciągnięcie (wkładka helicoil) w głowicy cylindrów zwiększa koszty i komplikacje
• Zapomnienie o ponownym zamontowaniu pierścienia zabezpieczającego na sworzniu tłokowym — brakujący pierścień zabezpieczający umożliwia przemieszczanie się sworznia tłokowego na boki pod obciążeniem, powodując katastrofalne uszkodzenie ściany cylindra w ciągu kilku minut od uruchomienia silnika

Ostateczny werdykt dotyczący trudności i tego, czy warto robić to sam

Wymiana cylindra motocykla jest naprawdę trudne, ale całkowicie wykonalne dla przygotowanego, cierpliwego mechanika domowego. Trudność nie polega na tym, że jakikolwiek pojedynczy etap jest przytłaczający pod względem technicznym – polega na skumulowanej precyzji wymaganej w wielu etapach, z których każdy musi zostać poprawnie wykonany, aby później silnik działał niezawodnie.

Praca nagradza metodyczne przygotowanie: przeczytaj instrukcję przed rozpoczęciem, zbierz wszystkie narzędzia i części przed demontażem, sfotografuj wszystko, dokonuj pomiarów na każdym odpowiednim etapie i oprzyj się pokusie przyspieszenia ponownego montażu, gdy będziesz gotowy w 90% i nie możesz się doczekać uruchomienia silnika.

W przypadku większości jednocylindrowych silników motocyklowych pierwsza wymiana cylindra samodzielnie zajmie cały weekend skupionej pracy. Ta sama praca wykonana w kompetentnym warsztacie motocyklowym zostanie wykonana w ciągu jednego dnia i będzie kosztować 600 do 2000 dolarów w zależności od części i stawek robocizny. Decyzja ostatecznie sprowadza się do Twojej pewności we własnej precyzji, dostępnego czasu i ryzyka finansowego, które jesteś skłonny ponieść, jeśli coś pójdzie nie tak.

Jeśli podejmiesz tę pracę z właściwym nastawieniem – traktując każdą specyfikację momentu obrotowego jako obowiązkową, każdy pomiar jako niezbędny, a każdy krok z instrukcji jako właściwy sposób, a nie sugestię – wymiana cylindra w motocyklu jest naprawą głęboko satysfakcjonującą, która nauczy Cię więcej o silniku niż prawie jakakolwiek inna praca na motocyklu.
